ROS软路由拨号和专线配置上网教程

作者 : 七界传说 发布时间: 2020-04-22 文章热度:7.22K 共989个字,阅读需3分钟。 本文内容有更新

目 录

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

MikroTik RouterOS是一种路由操作系统,并通过该软件将标准的PC电脑变成专业路由器,在软件的开发和应用上不断的更新和发展,软件经历了多次更新和改进,使其功能在不断增强和完善。特别在无线认证策略路由带宽控制防火墙过滤等功能上有着非常突出的功能,其极高的性价比,受到许多网络人士的青睐

  • 首先我们做下简单的规划:
    1口不使用(因为很多1口是POE供电口,有时候拿来供电,我就不喜欢用)
    2口做外网口,3-5口做内网口
    内网网关:192.168.1.254/24
    内网DHCP地址段:192.168.1.100-192.168.1.200
    DNS地址:61.139.2.69 8.8.8.8

1.通电,测试接口状态(每个口插上网线指示灯正常)

  • 配置步骤:
    通电,测试接口状态(每个口插上网线指示灯正常);
    用网线插到ROS设备的每个接口上,另一头插到交换机或者电脑上面,看看接口灯是否能正常,在电脑上用winbox登录,是否 能够登录

2.复位设备:让设备无任何默认配置(通过winbox 登录设备后复位,也有其他方式)

  • Winbox复位设备:
    用winbox登录到ROS上后,按以下图1方式操作,操作成功后ROS会重启

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

3.配置外网的连接方式 (pppoe 拨号或是专线)

  • 配置外网的连接方式( pppoe拨号或是专线)
    专线的话就直接添加你申请到的IP地址到2口上面,如图2

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

  • 拨号连接,如图3

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

4.配置内网网关I P

  • 3-5口作为内网口,我们添加到一个bridge上,这样不管你使用那个口都可以,如图4、图5

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!



ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

  • 配置bridge1的IP地址为192.168.1.254/24,如图6

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

5.DNS配置

  • 配置DNS地址为61.139.2.69 8.8.8.8,如图7

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

6.DHCP配置

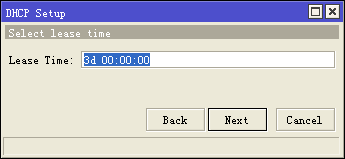

  • 内网网段为192.168.1.100-192.168.1.200,如图8-图13

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!



ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!



ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!



ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!



ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!



ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

7.路由配置

  • 添加默认路由为拨号口1 .如图14

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

8.NAT配置

  • 配置一个全局伪装,如图15

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

9.系统时间配置

  • 系统时间配置,如图16,17

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!



ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

10.系统备份

  • 配置完了我们把系统备份下,方便以后恢复

(1)全局备份,所有的配置都在里面,包括ROS登录帐号密码和系统的配置,如图18

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

(2)配置条目备份,只有配置相关信息,如图19

ROS软路由拨号和专线配置上网教程-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!

配置教程到此结束,小伙伴们快去试试吧

文件下载:ROS5.22版本
