MikroTik对接华为AirEngine9700S-S创建ospf
![MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享! MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!](https://www.rosnas.com/wp-content/uploads/2022/05/1652115584-0cc175b9c0f1b6a-1024x716.png)
MikroTik:
Wan:拨号上网
Lan:177.157.6.6/24
pool:177.157.6.10-177.157.6.200
Bridge:除了拨号接口和下联AirEngine9700S-S接口都绑定给桥
1. 路由设置
创建vlan
interface bridge add name=Loopback0 ip address add address=4.4.4.4/32 interface=Loopback0 interface vlan add name=ospf interface=sfp-sfpplus1 vlan-id=1234 ip address add address=192.168.20.1/30 interface=ospf
创建ospf
routing ospf instance add name=ospf1 router-id=4.4.4.4 routing ospf area add name=area1 instance=ospf1 area-id=1.1.1.1 routing ospf network add network=192.168.20.0/30 area=area1 routing ospf network add network=177.157.6.0/24 area=area1
2.AirEngine9700S-S设置
创建vlan
vlan batch 1234 3000 interface vlan1234 ip address 192.168.20.2 30 description uplink_ros
![MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享! MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!](https://www.rosnas.com/wp-content/uploads/2022/05/1652117540-c4ca4238a0b9238.png)

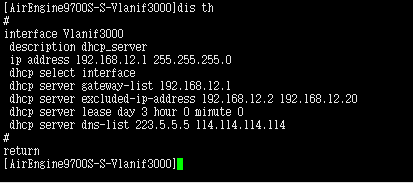

创建基于接口dhcp server
interface vlan3000 ip address 192.168.12.1 24 description dhcp_server dhcp select interface dhcp server gateway-list 192.168.12.1 dhcp server excluded-ip-address 192.168.12.2 192.168.12.20 dhcp server lease day 3 hour 0 minute 0 dhcp server dns-list 223.5.5.5 114.114.114.114
设置ip
interface LoopBack 0 ip address 6.6.6.6 32
配置上联口
interface XGigabitEthernet 0/0/2 description To_MikroTik port link-type hybrid port hybrid tagged vlan 1234 3000
![MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享! MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!](https://www.rosnas.com/wp-content/uploads/2022/05/1652116608-a87ff679a2f3e71.png)
创建路由ID 和静态路由
router id 6.6.6.6 ip route-static 0.0.0.0 0 192.168.20.1
批量设置接口vlan
interface range GigabitEthernet 0/0/1 to GigabitEthernet 0/0/10 port link-type access port default vlan 3000 description Lan
配置ospf
ospf 1 router-id 6.6.6.6 area 1.1.1.1 network 192.168.20.0 0.0.0.3 network 192.168.120.0 0.0.0.255

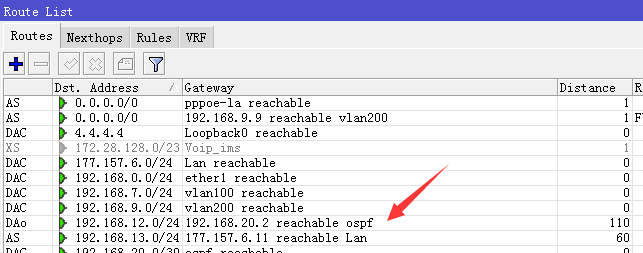

查看MikroTik路由表已自动创建
![MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享! MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!](https://www.rosnas.com/wp-content/uploads/2022/05/1652117704-e4da3b7fbbce234.png)

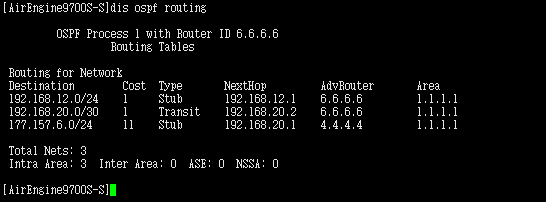

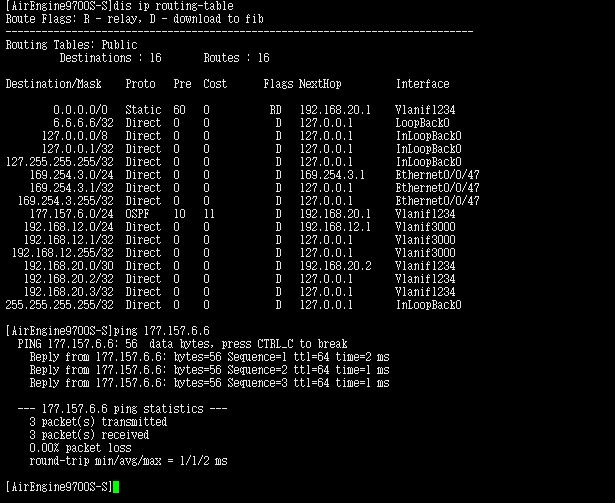

查看AirEngine9700S-S路由表和ospf表
![MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享! MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!](https://www.rosnas.com/wp-content/uploads/2022/05/1652117861-1679091c5a880fa.png)
![MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享! MikroTik对接华为AirEngine9700S-S创建ospf-七界传说丨关注分享网络、硬件、维护、游戏、主题、虚拟化、软件分享!](https://www.rosnas.com/wp-content/uploads/2022/05/1652118192-8f14e45fceea167.png)
