华为HN8145XR与K662c光纤组网
华为OptiXstar HN8145XR
华为OptiXstar HN8145XR是一款华为FTTR全光家庭解决方案的主FTTR，通过XG-PON或非对称10G EPON技术实现用户的超宽带接入，为用户提供千兆双频Wi-Fi 6及下行光口
- 用户侧接口
1电话+4GE+1USB+2.4G&5G Wi-Fi 6+1光口 - 真千兆Wi-Fi
新一代Wi-Fi 6 无线技术，支持2X2 MIMO (2.4GHz&5GHz)及160MHz频宽，速率可达3000Mbps - 万兆上行
万兆上行接入，与从FTTR配合使用，实现光纤到房间，实现每个房间网络真千兆 - 无缝漫游
支持不同FTTR之间切换，业务不中断，漫游切换时间<50ms> - 一键加速
可实现直播、视频等60+APP识别，并一键加速 - 一键管理
可通过APP进行远程网络可视，一键优化，家长管理等智能运维功能
网上淘一台是北京联通光猫，北京没有LOID注册 本地用不起下面补全shell改地区与改PON接口,可以搭配K662c、K662R、K662D、K662P、K662w.总数不超过16台AP
1.补全shell
- 恢复出厂设置
- 进光猫后台关闭防火墙
- ONT工具与补全文件： 点我 V5使能
注：操作步骤，光猫灯全闪-全灭-重启，点升级-浏览补全shell-启动-灯全灭-重启
2.打开Telnet+IP
cmd telnet 192.168.1.1 #回车 root adminHW #无显示
登入后继续输
su shell cd /mnt/jffs2 ls

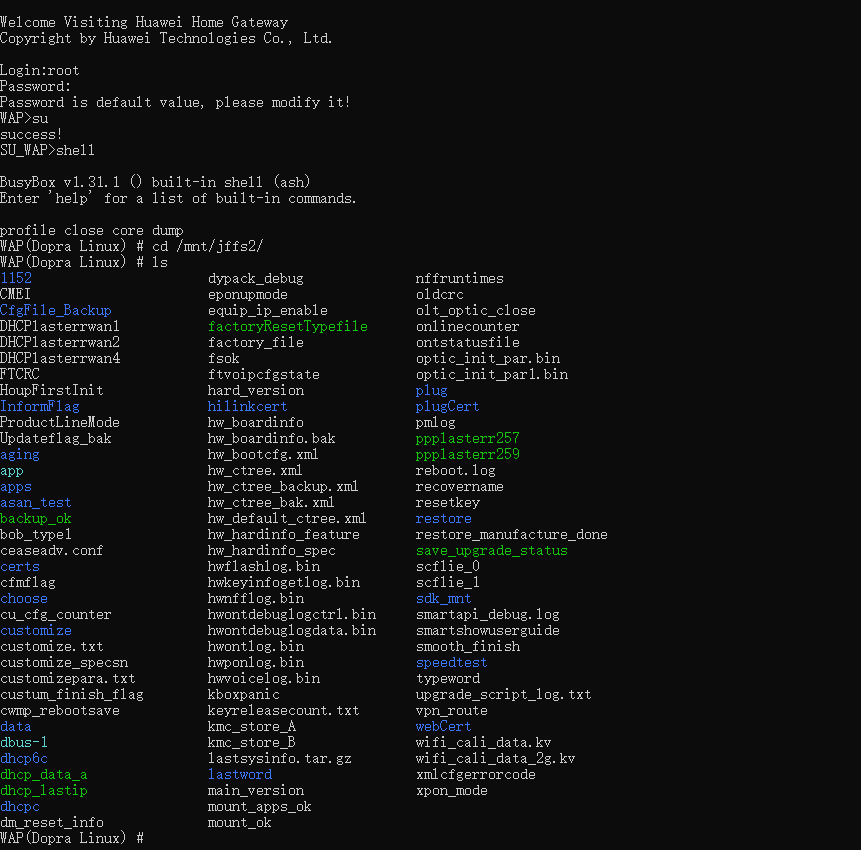

显示如下则说明shell补全成功
操作前打个包先
cd /mnt/jffs2 #打开jffs2文件夹 tar -czf jffs2bak.tar.gz * #压缩jffs2文件夹为jffs2bak.tar.gz tftp -p -r jffs2bak.tar.gz 192.168.1.2 #下载保存本地，tftp服务器自己搭
3.改地区
包customize文件下找到自己对应地区文件以四川联通为例hw_default_sccu.xml拷贝一份
升级固件命令
WAP>load pack by tftp svrip 192.168.1.2 remotefile HN8145XR_V500R021C00SPC150_china_all.bin #192.168.1.2改为自己IP 重要：请耐心等待 TFTP 进度条 过100%后 自动消失(一定要更新二次 , 这样主、备分区版本才一致) WAP>display version WAP>reset
(一定要更新二次 , 这样主、备分区版本才一致)
打开华为配置加解密工具
查询<X_HW_WebUserInfo NumberOfInstances="2"> #改为NumberOfInstances="3"
添加自己想用的超级帐号密码
<X_HW_WebUserInfoInstance InstanceID="2" UserName="abc" Password="abcd123" UserLevel="0" Enable="1" ModifyPasswordFlag="0" />
光猫修改[连接数] 的方法
查询<X_HW_AccessLimit Mode 修改为 <X_HW_AccessLimit Mode="Off" TotalTerminalNumber="0" />
强制转注册界面
查询<X_HW_PSIXmlReset ResetFlag="1" /> #改为以下代码 <X_HW_UserInfo UserName="" UserId="" Status="0" Limit="10" Times="0" Result="1" X_HW_InformStatus="0" X_HW_AcsCnnctSatus="0"/>
对外端口不要打开 HTTPWanEnable FTPWanEnable TELNETWanEnable
查询<AclServices HTTPLanEnable="1" #改为以下代码 <AclServices HTTPLanEnable="1" HTTPWanEnable="0" FTPLanEnable="1" FTPWanEnable="0" TELNETLanEnable="1" TELNETWanEnable="0" SSHLanEnable="0" SSHWanEnable="0" HTTPPORT="80" FTPPORT="21" TELNETPORT="23" SSHPORT="22" HTTPWifiEnable="1" TELNETWifiEnable="0">
保存-加密-复制一份改名为hw_ctree.xml与hw_ctree_bak.xml
上传配置
tftp -g -r hw_ctree.xml 192.168.1.2 tftp -g -r hw_ctree_bak.xml 192.168.1.2
无上传权限以下操作：开启root权限
touch /mnt/jffs2/Equip.sh #重启后再上传HN8145XR可用，K662C别尝试会砖 rm /mnt/jffs2/Equip.sh #重启,关闭root权限
4.修改接入PON类型
打开hw_boardinfo hw_boardinfo.bak 是明文的不要加、解密
tftp -p -r hw_boardinfo 192.168.1.2 tftp -p -r hw_boardinfo.bak 192.168.1.2
打开HW Dollar2工具修改以下几条代码以XGPON为例
XGPON模式：
obj.id = "0x00000001" ; obj.value = "5"; obj.id = "0x0000001b" ; obj.value = "SCCU"; obj.id = "0x0000001d" ; obj.value = "5"; obj.id = "0x00000059" ; obj.value = "5";
10G EPON模式:
obj.id = "0x00000001" ; obj.value = "6"; obj.id = "0x0000001b" ; obj.value = "BJUNICOM"; obj.id = "0x0000001d" ; obj.value = "3"; obj.id = "0x00000059" ; obj.value = "6";
XGS-PON上行下行对等模式:
obj.id = "0x00000001" ; obj.value = "7"; obj.id = "0x0000001b" ; obj.value = "BJUNICOM"; obj.id = "0x0000001d" ; obj.value = "5"; obj.id = "0x00000059" ; obj.value = "7";
10G PON双模自适应
XGPON/10G EPON(未插光纤默认XGPON）
obj.id = "0x00000001" ; obj.value = "12"; obj.id = "0x0000001d" ; obj.value = "5"; obj.id = "0x00000059" ; obj.value = "5";
10G EPON/XGPON(未插光纤默认10G EPON）
obj.id = "0x00000001" ; obj.value = "12"; obj.id = "0x0000001d" ; obj.value = "3"; obj.id = "0x00000059" ; obj.value = "6";
在SU命令下面，直接输入相关命令就可以更改光口模式
SU_WAP>set upport mode 5 upportid 0x102001 注：修改为XGPON模式命令 SU_WAP>set upport mode 6 upportid 0x102001 注：修改为10G EPON模式命令 SU_WAP>set upport mode 12 upportid 0x102001 注：修改为XGPON/10GEPON自适应模式命令（未测）
接入模式切为PON 只当光猫使用 ：默认为GPON光猫，Epon路线需要改模式代码,切换AP模式默认为3 固件版本V500R020开始多了一行59代码
GPON模式:
obj.id = "0x00000001" ; obj.value = "1"; obj.id = "0x0000001d" ; obj.value = "1"; obj.id = "0x00000059" ; obj.value = "1";
EPON模式:
obj.id = "0x00000001" ; obj.value = "2"; obj.id = "0x0000001d" ; obj.value = "1"; obj.id = "0x00000059" ; obj.value = "2";
不同运营界面需要修改的1a、1b和31三条数据参考下面:
华为界面：
obj.id = "0x0000001a" ; obj.value = "COMMON"; obj.id = "0x0000001b" ; obj.value = "COMMON"; obj.id = "0x00000031" ; obj.value = "NOCHOOSE";
联通界面：
obj.id = "0x0000001a" ; obj.value = "COMMON"; obj.id = "0x0000001b" ; obj.value = "SCCU"; obj.id = "0x00000031" ; obj.value = "CHOOSE_UNICOM2";
移动界面：
obj.id = "0x0000001a" ; obj.value = "CMCC"; obj.id = "0x0000001b" ; obj.value = "CMCC_RMS"; obj.id = "0x00000031" ; obj.value = "CHOOSE_CMCC_RMS";
电信界面：
obj.id = "0x0000001a" ; obj.value = "E8C"; obj.id = "0x0000001b" ; obj.value = "SCCT"; obj.id = "0x00000031" ; obj.value = "CHOOSE_XINAN";
硬认无误上传配置
tftp -g -r hw_boardinfo 192.168.1.2 tftp -g -r hw_boardinfo.bak 192.168.1.2 exit reset
注：配置vlan loid 过程就略过 想全网口都支持IPTV组播以下操作
K662c只需修改hw_boardinfo hw_boardinfo.bak
补全略过照上面操作
cd /mnt/jffs2 tftp -p -r hw_boardinfo 192.168.1.2 tftp -p -r hw_boardinfo.bak 192.168.1.2
K662c没有加密就直接打开
注意版本区别：V300R019，V500R019 ，V500R020开始多了一行59代码 切记：不可以改双模代码或者通过命令改光模式，会直接变砖 只可以用于K662c
AP改FTTR代码
obj.id = "0x00000001" ; obj.value = "1"; #GPON连接1 网线连接3 obj.id = "0x0000001b" ; obj.value = "FTTREDGE"; #FTTR代码只有AP模式，可以网线、光纤组网、无光猫功能 obj.id = "0x00000035" ; obj.value = ""; #清空内容 obj.id = "0x00000039" ; obj.value = "0x00304008"; #自动检测0x00304008 obj.id = "0x0000003c" ; obj.value = "0x00102001"; #光纤或光猫0x00102001 网线0x00000004 obj.id = "0x00000042" ; obj.value = "2"; #AP设定为MESH obj.id = "0x00000061" ; obj.value = "1"; customize.txt文件中改为COMMON FTTREDGE #保存
嫌麻烦你也可以升固件一样能达到光组网效果：点击访问
组网方式：光猫Internet设置桥接模式Lan4接Ros拨号-软路由Lan回线进光猫Lan3-光猫下联光口+分光器接K662c-DHCP服务让软路由工作
下列为光模式代码(命令下载hw_boardinfo、hw_boardinfo.bak文件后上传替换)
注意版本区别：V300R016，V300R017，V300R018
修改hw_boardinfo和hw_boardinfo.bak文件：GPON B+
obj.id = "0x00000001" ; obj.value = "1"; obj.id = "0x0000001d" ; obj.value = "1";
修改hw_boardinfo和hw_boardinfo.bak文件：GPON C+
obj.id = "0x00000001" ; obj.value = "1"; obj.id = "0x0000001d" ; obj.value = "2";
修改hw_boardinfo和hw_boardinfo.bak文件：EPON
obj.id = "0x00000001" ; obj.value = "2"; obj.id = "0x0000001d" ; obj.value = "1";
修改hw_boardinfo和hw_boardinfo.bak文件：10G XG-PON
obj.id = "0x00000001" ; obj.value = "5"; obj.id = "0x0000001d" ; obj.value = "5";
修改hw_boardinfo和hw_boardinfo.bak文件：10G Epon XG-PON
obj.id = "0x00000001" ; obj.value = "6"; obj.id = "0x0000001d" ; obj.value = "3";
修改hw_boardinfo和hw_boardinfo.bak文件：10G Epon XG-PON (上下行对等)
obj.id = "0x00000001" ; obj.value = "7"; obj.id = "0x0000001d" ; obj.value = "5";
这里重点提示：下方代码为 XGS光模块 专用
修改hw_boardinfo和hw_boardinfo.bak文件：10G XGS-PON (上下行对等)
obj.id = "0x00000001" ; obj.value = "10"; obj.id = "0x0000001d" ; obj.value = "7";
““““““““““““““““““““““““““““““““““““““““`
注意版本区别：V300R019，V500R019开始多了一行代码
修改hw_boardinfo和hw_boardinfo.bak文件：GPON B+
obj.id = "0x00000001" ; obj.value = "1"; obj.id = "0x0000001d" ; obj.value = "1"; obj.id = "0x00000059" ; obj.value = "1";
修改hw_boardinfo和hw_boardinfo.bak文件：GPON C+
obj.id = "0x00000001" ; obj.value = "1"; obj.id = "0x0000001d" ; obj.value = "2"; obj.id = "0x00000059" ; obj.value = "1";
修改hw_boardinfo和hw_boardinfo.bak文件：EPON
obj.id = "0x00000001" ; obj.value = "2"; obj.id = "0x0000001d" ; obj.value = "1"; obj.id = "0x00000059" ; obj.value = "2";
修改hw_boardinfo和hw_boardinfo.bak文件：10G XG-PON
obj.id = "0x00000001" ; obj.value = "5"; obj.id = "0x0000001d" ; obj.value = "5"; obj.id = "0x00000059" ; obj.value = "5";
修改hw_boardinfo和hw_boardinfo.bak文件：10G Epon XG-PON
obj.id = "0x00000001" ; obj.value = "6"; obj.id = "0x0000001d" ; obj.value = "3"; obj.id = "0x00000059" ; obj.value = "6";
修改hw_boardinfo和hw_boardinfo.bak文件：10G Epon XG-PON (上下行对等)
obj.id = "0x00000001" ; obj.value = "7"; obj.id = "0x0000001d" ; obj.value = "5"; obj.id = "0x00000059" ; obj.value = "7";
这里重点提示：下方代码为 XGS光模块 专用
修改hw_boardinfo和hw_boardinfo.bak文件：10G XGS-PON (上下行对等)
obj.id = "0x00000001" ; obj.value = "10"; obj.id = "0x0000001d" ; obj.value = "7"; obj.id = "0x00000059" ; obj.value = "10";
教程来源参考：宽带技术网
